張伯鋒 李衡 李增利 焦振清 侯志勇 任棟 彭阿欽
摘要 目的 應用自行設計的超踝關節可動外固定架治療嚴重粉碎和開放性 Pilon 骨折。方法 2000 年 1 月 -2002 年 5 月采用自制超踝關節可動外固定架治療踝關節粉碎和開放性 Pilon 骨折 15 例 , 必要時結合有限切開克氏針內固定 . 結果 全部病例均得到隨訪 , 隨訪時間 6-22 個月 , 平均 10 個月 . 外固定架術后使用時間平均為 3 個月 , 骨折愈合時間平均為 4.5 個月 . 所有骨折均愈合 .2 例延遲愈合者行骨移植術 , 其中 1 例同時行鋼板內固定 .9 例開放骨折者無一例發生感染 ; 其余 6 例閉合骨折者無傷口感染 、皮膚壞死,僅2例發生釘?shù)栏腥?終末隨訪時踝關節活動為優5例,良7例,可2例,差1例.1例因發生創傷性關節炎而行踝關節融合術.結論 應用超踝關節可動外固定架治療復雜的Pilon骨折,既能維持骨折對位,又不妨礙關節活動,手術創傷小,愈合率高,并發癥少,療效較滿意.
關鍵詞 脛骨骨折;踝關節;骨折;粉碎性;骨折,開放性;外固定器
Trans-articular movable external fixation of severely comminuted and open tibial pilon tibial pilon fractures ZHANG Bo- feng, Ll Heng, Li Zeng-li,et al. Department of Orthopaedic Trauma Genter.the Third Hospital, Hebei Medical University,Shijiazhuang 050051, China
【 Abstract 】 objective To investigate the results of comminuted or open tibial Pinon fractures treated with a joint bridging movable external fixator. Methods From january 2000 to May 2002,fifteen patients with either severely comminuted or open Pilon fractures were treated with self-designed joint bridging mov-able external fixators.In some patients,the external fixation was commbined up.The average period of following up was 10 months(range 6 to 22 months).The fractures were externally fixed for averagely 3 months. The inter-val between fracture and bony union was averagely 4.5 months.There was no nonunion occurred. Two de-layed unions were further treated with bone grafting and one of them was stabilized with a piate.All the 9 open fractures were infection free, so were the closed injuries. There was no skin sloughs found in all cases but minor pin tract infection was found in two cases. Range of motion at last follow-up examinnation was ex-cellent in five patients,good in seven,fair in two,and poor in one. One patient required ankle arthrodesis for posttraumatis arthritis. Conchusion The results of he severely comminuted or open tibial Pinon feactures treated with joint bridging movable external fixators were fairly satisfying.The fixator can firmly stabilize the fracture while ankle movement can be resumed early.The operation is less-invasive,and is with higher u-nion rate and fewer complications.
【 Key words 】 Tibial fractures; Ankle joint;Fractures,comminuted;Fractures,
open; External fixators
以往治療脛骨遠端關節內骨折（ Pinon 骨折）多采用堅強內固定結合早期功能鍛煉，據文獻報道療效較好。但這種方法近適合于相對低能量導致的軟組織損傷較輕的病例。也有采用外固定架治療 Pinon 骨折的報道，但因外固定架同時固定了 踝關節功能，所以效果不理想。我們采用自行研制的超踝關節可動外固定架治療高能量損傷導致的脛骨遠端粉碎性和開放性骨折，必要時結合有限切開，于直觀或透視下復位關節面骨折，用克氏針內固定，經隨訪觀察療效較滿意。
資料與方法
2000 年 1 月 ~~2002 年 5 月應用超踝關節可動外固定架結合有限切開內固定治療嚴重 Pilon 骨折 15 例，男 10 例，女 5 例；年齡 18~62 歲，平均 42 歲。受傷原因均為高能量損傷， 4 例為高處墜落傷， 11 例為車禍傷。 1 例合并有同側尺骨骨折， 1 例合并踝關節嚴重骨折脫位。 9 例開放性骨折，包括 I 型 1 例， II 型 1 例， IIIA 型 2 例， IIIB 型 4 例， IV 型 1 例。 6 例閉合損傷者均為嚴重的粉碎骨折，其中 3 例為波及干骺端的骨折， 2 例為干骺端骨折合并脛骨干骨折。

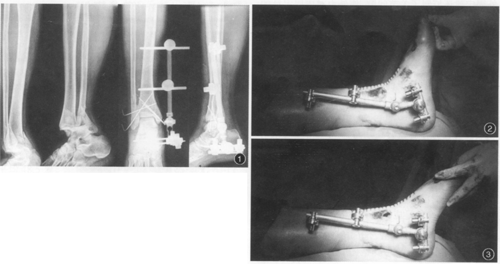

所有開放性骨折均急癥手術。首先行嚴格的清創，我們體會用碘伏浸泡受創組織 10min 以上可降低感染率。請創后利用原開放傷口或必要時結合有限切開復位骨折塊，可在直視或“ C ”型臂 X 線機透視下進行，恢復踝穴形態和關節面的平坦后，用螺釘或克氏針做內固定。最后用自行設計制造的超踝關節可動外固定架進一步穩定骨折塊和關節間隙。外固定架的近端兩枚螺釘固定于脛骨前內側，遠端兩枚螺釘分別擰入跟骨、距骨或舟骨，將外固定架的活動軸定位于踝關節運動的圓心位置（在透視下用直徑 1.5mm 克氏針定位）。有腓骨骨折者先行切開復位內固定，恢復腓骨長度，然后再處理脛骨骨折，恢復關節正常的形態關系。
閉合骨折于腫脹減輕后手術。可借助“ G ”型臂 X 線機透視，航小切口手法整復，克氏針可經皮固定，盡量減少軟組織剝離。術后常規應用理療減輕炎癥和腫脹。
結果
所有患者均獲隨訪，平均隨訪時間為 10 個月（ 6~~22 個月）。外固定架使用時間平均為 3 個月（ 6~~16 周），骨折愈合時間平均為 4.5 個月。 2 例延遲愈合和不愈合者二次手術行自體骨移植，其中 1 例加鋼板固定�；紓�(cè) 踝關節活動度在終末隨訪時 5 例為優（背伸大于 10 °， 跖屈大于 30 °）； 7 例為良（背伸 5 ° ~~10 °， 跖屈25 °）； 2 例為可（背伸 0 ° ~5 ° 跖屈20 °）； 1 例為差，需做關節融合術。臨床評價標準為：無痛、無畸形、關節面解剖復位、關節不僵硬者有輕微不平、關節活動少僵硬者為一般；走路即有疼痛、 X 線片顯示有畸形、有創傷后關節炎或關節僵硬超過 50% 者為差。本組結果 5 例為良好； 7 例為一般； 3 例為差，其中 1 例為需做關節融合者。
本組未發生嚴重并發癥。無論開放傷或閉合傷患者均未發生傷口感染，僅 2 例有釘?shù)栏腥�，拔針后順利愈合�?1 例復位不理想，畸形愈合。 2 例延遲愈合或不愈合者行植骨術后愈合。 1 例嚴重創傷后關節炎者行踝關節融合術。 3 例有輕微疼痛， X 線片顯示有退行性變。
討 論
Ruedi 等將 Pilon 骨折分為三型。 A 型為臂裂骨折，關節面無明顯脫位； B 型為關節面骨折脫位明顯，但無粉碎； G 型為脛骨遠端壓縮粉碎性骨折。這種分類方法有時對高能量損傷不適合。 Ovadia 等對 Ruedi 分類法進行了修訂，在原來三型的基礎上又增加了兩型。其中 I 型 II 型為關節面骨折基本上未錯位或輕度錯位，與 Ruedi 法 A 型相當； III 型為關節面骨折有錯位，并有多個大骨折塊，與 Ruedi 法 B 型相似； IV 和 V 型為關節面骨折錯位，并有多塊骨折和干骺端損傷。 Ovadia & Beals 分類是對 Ruedi 分類的改良，它考慮了延伸至干骺端的骨折、粉碎或缺損等情況。但這兩種分類均忽略了高能量損傷造成的波及脛骨干中、遠 1/3 的骨折。
Ruedi 等還報告了一組 Pilon 骨折的治療方法：先解剖復位腓骨，恢復其長度并內固定；然后重建 Pilon 關節內骨折；采用干骺端植骨并鋼板固定脛骨骨折。這組治療方法有利于早期活動，取得了滿意療效。后來， Pierce 等，又報告了 21 例（其中 7 例為開放性） Pilon 骨折采用同樣的方法治療，但效果不佳，有 7 例發生皮膚壞死 ,3 例發生感染， 5 例發生鋼板腐蝕。 Ovadia 等總結了一組 60 位醫師歷經 18 年治療的 169 例 Pilon 骨折的經驗，結果表明對損傷較輕者采用開放復位內固定可取得較好的療效，但對其中 18 例 V 例骨折的療效一半為差，僅 6 例復位良好。
對難以解剖復位并可靠固定的開放性 Pilon 骨折或嚴重粉碎骨折及脛骨干、干骺端和關節內均有骨折病例的治療文獻報道不多。 Ovadia 等報告的一組病例中。 II 級和 III 級開放性 Pilon 骨折共 25 例，其中 9 例發生感染；全部 48 例中有 10 例傷口感染、 10 例骨髓炎和 5 例傷口懷死。
單純 Pilon 骨折能獲得解剖復位，用鋼板或螺釘固定牢靠，且預后良好；但開放性 Pilon 骨折或嚴重粉碎 Pilon 骨折文獻報道其預后不良，傷口壞死和傷口感染的發生率較高。 Ovadia 等的病例中即有需要行關節融合或截肢術的。我們采用有限內固定結合超踝關節外固定架的治療方法可以較好地解決這個問題。
Kellam 等及 Mast 等分別報告了使用外固定架治療 Pilon 骨折的療效。外固定架能恢復骨折部位的長度，并能支撐肢體以利關節內骨折的復位；外固定架還控制了關節間隙，使外力對內固定真的負荷減小，因而可用 1.5mm 克氏針內固定而無須使用大塊鋼板。傳統的內固定因鋼板體積較大而不易關閉傷口，皮膚壞死的危險性較大。尤其是對某些開放性骨折、嚴重的粉碎骨折不能使用鋼板者，或波及到干骺端與骨干的骨折需較長鋼板固定而易造成軟組織廣泛剝離者，應用外固定架固定具有明顯的優勢。
國內也有作者報告使用超踝關節外固定架治療高能量 Pilon 骨折，但其外固定架不能活動，術后需限期拆除，再改勇氣它固定方式。也有使用 AO 外固定架取得滿意療效的文獻報道。
因隨訪時間較短，本組的遠期效果尚不能肯定，但可以肯定的是應用這種方法治療嚴重粉碎或開放性 Pilon 骨折，早期并發癥較少。 9 例開放性骨折的感染率為 0 ，比 Ovadia 等報告的 II 、 III 級開放性骨折 30% 的感染率低了很多。這可能與軟組織剝離較少，最大限度地保存了骨折塊的血供營養有關。本組 15 例患者的結果評定雖然不是全部為優、但考慮到其損傷較嚴重，這個結果尚令人滿意。 1 例需行超踝關節融合者為受傷時關節軟骨受損發生創傷性關節炎所致。 2 例骨不連者行二次手術植骨后也獲得愈合。
本組患者踝關節活動度均滿意，分析其原因：一是帶活動軸的外固定架不限制后踝關節的功能鍛煉，二是外固定架支撐維持關節間隙的作用防止了關節囊及周圍軟組織的萎縮。
本組病例數有限，隨訪時間較短，但現在的結果顯示自行研制的超踝關節可動外固定架治療嚴重粉碎或開放性 Pilon 骨折的療效比鋼板要好，而且并發癥少，感染率低，創緣、創面皮膚壞死率低，關節活動好。盡管高能量損傷對關節功能的影響不可能被完全挽回，但在重建關節結構、恢復及維持脛骨干骺端及骨干骨折對位方面，這種外固定架可以顯示出其良好的療效。
參考文獻
1 、 Kellam JF,Waddell JP.Fractures of the distal tibial metaphysis wim intra-articular extension:the distal tibial explosion fracture.J Taru-ma.1979.19:593-601.
2 、 Mast JW, Spiegel PG.Complex ankle fractures.In: Meyers MH,ed.The multiply injured patient with complex fractures.Ist ed.Philadelphia:Lea and Febiger.1984.240-249.
3 、 Ovadia DN,Beals RK.Fractures of the tibial plafond.J Bone Joint Surg(Am).1986,68:543-551.
4 、 Pierce RO Jr,Heinrich JH.Comminuted intra-articular fractures of the distal tibia.J Trauma,1979,19:828-832 。
5 、 Ruedi T.Fractures of the lover end of the tibia into the ankle joint:results 9 years after open reduction and internal fixation. Lnjury,1973,5:130-134.
6 、 Ruedi TP,Ahgower M.Fractures of the lower end of the tibial into the ankle joint.Injury.1969,1:92-97.
7 、張伯鋒、殷春霞、李杰、手指引導法治療兒童長骨骨折。中國骨傷， 2000 ， 8 ： 468-470.
8 、 Ruedi TP,Allgower M.Fractures of the lower end of the tibial inot the ankle joint lnjury,1969,1:92-97.
9 、趙程，張樹明，楊潤功，三種方式治療高能量 Pilon 骨折的臨床評價，中國創傷骨科雜志， 2001 ， 3 ： 24-26 。
10 、季瑩瑤，胡廣，林昌孝。手術治療 Pilon 骨折 82 例分析。中國矯形外科雜志， 2000 ， 3 ： 243-244.
11 、傅中國，姜報國，張殿英。 T 型 AO 外固定架治療脛腓骨近關節骨折的臨床評價。中國矯形外科雜志， 2002 ， 9 ： 421-423.
